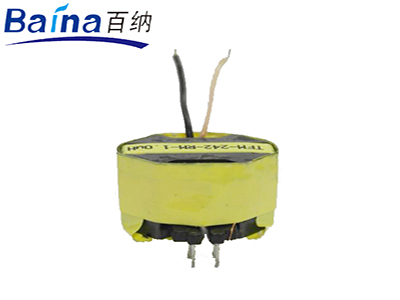

產品名稱：RM-8
產品簡介： RM型高頻變壓器具有漏磁小，損耗低，工作頻率寬，抗干擾性能強等特點。
一.RM8高頻變壓器尺寸外觀圖（單位：mm）
|
品名 |
式別 |
骨架樣式 |
長 |
寬 |
高 |
1邊PIN（PIN距） |
2邊PIN（PIN距） |
排距 |
PIN徑 |
||
|
RM8-01 |
立式 |
I |
26.0 |
25.0 |
18.0 |
6 |
3.0 |
6 |
3.0 |
18.0 |
Φ0.5 |
|
RM8-02 |
立式 |
II |
27.0 |
31.0 |
18.5 |
6 |
3.8 |
6 |
3.8 |
20.3 |
Φ0.6 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格RM8高頻變壓器。
二.RM8高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：15 to 60 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三.RM8高頻變壓器的特點
RM8高頻變壓器具有尺寸小，價格便宜，可靠性高的特點。RM8變壓器是為了適應現代開關電源變壓器的使用要求而設計的新型鐵氧體磁芯變壓器，它的磁芯把線包緊緊包在其中，能使變壓器漏感盡量小，EMI性能最好，輻射最小，且能滿足工作在高頻下的開關電源變壓器減少銅損和鐵損的要求，同樣也能適應開關電源在溫升方面的要求；可盡可能地縮小電源整體的體積，利于小型化，它的圓形中心柱使繞線更為容易，線包容量加大，骨架的引線端使產品安裝十分可靠，適用于開關電源和阻流線圈，是一款性能優秀的變壓器型號。但缺點是成本稍高，加工工藝較其它款變壓器復雜。
四.RM8高頻變壓器的應用
RM8高頻變壓器常應用于DC-DC轉換器、驅動變壓器、數碼產品、XDSL變壓器等。
五.RM8高頻變壓器價格
RM8高頻變壓器的價格區間一般在4.5 -6.5元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
